בעולם הנדסת מכונות ואוטומציה תעשייתית,מיסבי אוגןממלא תפקיד מרכזי בהבטחת הפעלה חלקה ויעילה של ציוד מסתובב. בין אם משתמשים במסועים, מנועים חשמליים, מכונות חקלאיות או קווי אריזה, המסבים המתמחים הללו תומכים בפירים ומפחיתים את החיכוך תחת עומסים ומהירויות גבוהות.

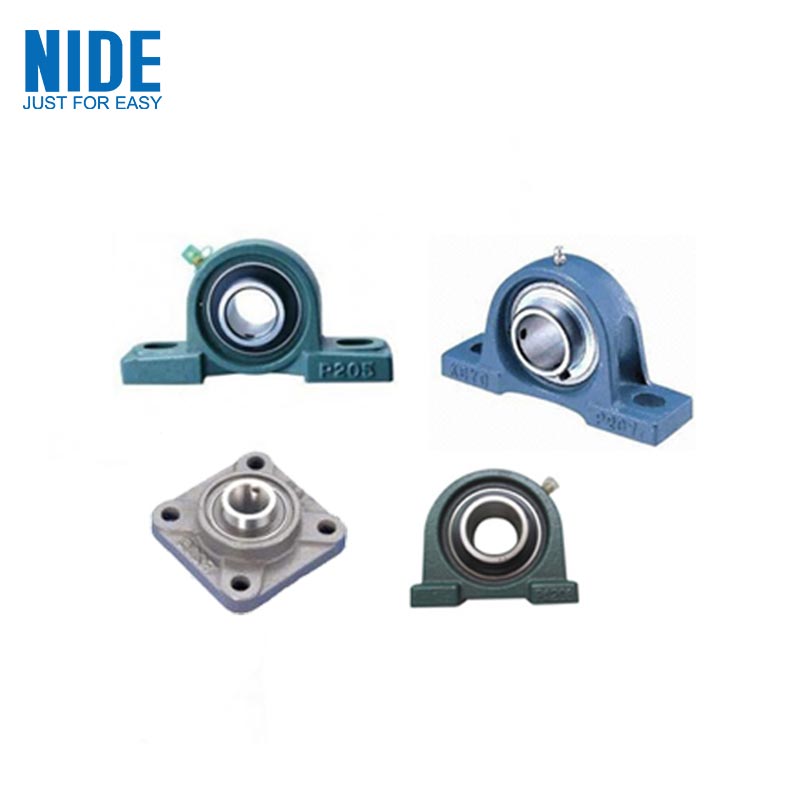

מיסב אוגן הוא סוג של מיסב רכוב שנועד לתמוך בפיר מסתובב תוך כדי קבוע למשטח באמצעות אוגן - שפה שטוחה ומקרינה המספקת יציבות נוספת. בניגוד למסבי כדור סטנדרטיים, מסבי אוגן מגיעים מראש בתוך בית שניתן לחבר בקלות למבני מכונות.
העיצוב מבטיח כי יישור יישאר מדויק וכי הפיר נשאר יציב במהלך הפעולה. בדרך כלל, מיסבי אוגן מיוצרים עם בתי פלדה או מגהילים יצוק בעלי חוזק גבוה, והם מכילים אלמנטים של כדור או גלילה מהונדסים מדויקים כדי להתמודד עם עומסים רדיאליים וציריים ביעילות.
סוגי מיסבי אוגנים נפוצים כוללים:
מיסבי אוגן דו-בריח: עיצוב קומפקטי המתאים ליישומים קלים עד בינוניים.
מיסבי אוגן 3-בריח: מציע תמיכה ויישור נוספים להפצת עומס לא אחידה.
מיסבי אוגן 4-בריח: מיועדים לסביבות תעשייתיות כבדות עם דרישות יציבות גבוהות יותר.
מסבי אוגנים נפוצים בדרך כלל במסועים, מאווררים, משאבות, ציוד חקלאי ומנועים חשמליים - בעיקר בכל מקום בו יש לתמוך בפיר מסתובב במינימום רטט וחיכוך.
איך זה עובד:
בתוך הדיור, תוסף הנושא (בדרך כלל מיסב כדור חריץ עמוק) מאפשר לפיר להסתובב בחופשיות. הרכבה של האוגן שומרת על מידת מיושנות ויציבה, ומונעת התאמה לא נכונה של פיר, שיכולה להוביל אחרת ללבוש מוקדם או לכישלון מכני.
המיסב עשוי לכלול גם תכונות ליישור עצמי או מנגנוני נעילת בורג סט המסייעים לאבטחת הפיר תחת עומסים משתנים ותנאי הפעלה. זה הופך את מיסבי האוגן לעמידים וקלים לתחזוקה, אפילו ביישומים דרישה גבוהה.
חשיבותם של מיסבי אוגן טמונה ביכולתם לשפר הן את היעילות המכנית ואת אורך החיים של המערכת. על ידי מתן תמיכה יציבה לרכיבים מסתובבים, הם ממזערים את החיכוך, מצמצמים את אובדן האנרגיה ומגנים על ציוד מפני רטט ובלאי מוגזמים.
תכונה | תֵאוּר | תוֹעֶלֶת |
---|---|---|
יכולת עומס גבוהה | תומך ביעילות עומסים רדיאליים וגם צירים. | מרחיב את אורך החיים של המכונות. |
הרכבה קלה ויישור | חורי אוגן שקדחו מראש מאפשרים התקנה מהירה. | מקטין את זמן ההרכבה ועלות התחזוקה. |
עמידות בפני קורוזיה | ניתן להשיג בגרסאות נירוסטה או מצופות. | מתאים לסביבות קשות או רטובות. |
הפחתת רטט | שומר על יישור פיר מדויק בתנועה. | מונע רעש וחוסר איזון מכני. |
הגנה אטומה | אטמי אבק ולחות מבטיחים פעולה מנקה יותר. | מפחית זיהום ונושאים בלאי. |
חקלאות: עבור טרקטורים, מכונות קציר ומשאבות השקיה בהן מומנט ויישור עקביים הם קריטיים.
ייצור: במערכות מסוע, זרועות רובוטיות וקווי אריזה הדורשים סיבוב רציף עם השבתה מינימלית.
מערכות HVAC: לתמוך במאווררים ומפוחים הפועלים תחת סיבוב מהיר ושימוש רציף.
רכב ותחבורה: במכלולי ציר ובמערכות הילוכים הדורשות עמידות ויציבות תחת עומסים כבדים.
ללא מיסבי אוגן מעוצבים כראוי, מערכות אלה יחוו חיכוך מוגבר, התחממות יתר ובלאי מכני - בסופו של דבר מובילות לעלויות תחזוקה גבוהות יותר ולחוסר יעילות תפעולית.
בחירת מיסב האוגן הנכון תלויה בסוג העומס, בתנאי הסביבה, בגודל הפיר ומהירות הסיבוב. הבנת פרמטרים אלה מסייעת להבטיח שהמיסב יכול לעמוד במתח תפעולי תוך שמירה על ביצועים עקביים.
קוטר הפיר: השעמם הפנימי חייב להתאים לגודל הפיר במדויק כדי למנוע החלקה או התאמה לא נכונה.
דרישות עומס: שקול עומסים רדיאליים (בניצב) וגם את העומסים הציריים (המקבילים). מכונות כבדות דורשות לרוב מסבי אוגן גדולים או מחוזקים.
הרכב חומרי:
בַּרזֶל יְצִיקָה:חוזק גבוה ואידיאלי לסביבות תעשייתיות.
נירוסטה:עמיד בפני קורוזיה, מתאים לעיבוד מזון או שימוש ימי.
דיור תרמופלסטי:קל משקל ועמיד בפני כימיקלים, אידיאלי לתעשיות רגישות להיגיינה.
סוג איטום: מיסבים עשויים להגיע עם חותמות גומי או מתכת כדי להגן מפני אובדן אבק, מים ואובדן סיכה.
תצורת הרכבה: בחרו בין דפוסי דו-ברט, 3 בריח או 4 בריח המבוססים על חלוקת עומסים וזמינות שטח.
מהירות הפעלה וטמפרטורה: מסבים המיועדים לסיבוב במהירות גבוהה כוללים לרוב רכיבים שטופלו בחום וחומרי סיכה מיוחדים למניעת התחממות יתר של חיכוך.
שימון רגיל: השתמש בשומן המומלץ על ידי היצרן כדי למנוע קשר מתכת-מתכת.
בדיקות יישור: ודא מעת לעת שהפיר והדיור יישארו מיושרים כראוי.
בדיקת חותם: החלף כלבי ים המראים סימני בלאי או דליפה לשמירה על פעולה ללא זיהום.
ניטור טמפרטורה: חום מוגזם יכול לאותת על כישלון שימון או עומס יתר.
תחזוקה נכונה יכולה להאריך את חייו של מיסב אוגן עד שנים, להפחית משמעותית את עלויות ההשבתה והתיקון במערכות תעשייתיות.
ש 1: מה גורם לכישלון בטרם עת במיסבי אוגן?
כישלון בטרם עת נובע בדרך כלל מהתאמה שגויה, שימון לא תקין, זיהום או עומס מוגזם מעבר ליכולת המדורגת של הנושא. תחזוקה שוטפת והתקנה נכונה יכולים למנוע בעיות אלה.
ש 2: באיזו תדירות יש לשמן את מיסבי האוגנים?
מרווחי שימון תלויים בסביבת ההפעלה ובתנאי העומס. ביישומים במהירות גבוהה או בטמפרטורה גבוהה, ייתכן שתידרש שימון שבועי או חודשי. בסביבות נקייה וקלות יותר, לעתים קרובות מספיק שימון כל 3 עד 6 חודשים.
מיסבי אוגן עשויים להיראות קטנים בהשוואה למכונות שהם משרתים, אך לא ניתן להפריז בתפקידם בהבטחת פעולה חלקה, יעילה ובטוחה. משמירה על יישור וכלה בהפחתת רטט ואובדן אנרגיה, רכיבים אלה חיוניים ליציבות מכנית במגוון רחב של תעשיות.
בְּהֶרגֵל, אנו מייצרים מיסבי אוגן מהונדסים מדויקים המיועדים לביצועים ארוכי טווח ותחזוקה נמוכה על פני יישומים תעשייתיים שונים. המסבים שלנו משלבים חומרים מתקדמים, טכנולוגיית יישור מדויקת ומערכות איטום חזקות כדי להבטיח פעולה עקבית אפילו בתנאים קשים.
אם אתם מחפשים לשפר את היעילות של הציוד שלכם או זקוקים לסיוע בבחירת מיסב האוגנים הנכון למכונות שלכם,צרו קשרהַיוֹם. הצוות הטכני שלנו ב- Nide מוכן לעזור לך לבחור את הפיתרון הטוב ביותר ליישום שלך - להבטיח עמידות, דיוק וביצועים שאתה יכול לסמוך עליו.
