קומוטטור לכלי עבודה חשמליים: הרכיב הקטן שמאחורי ביצועי מנוע אמינים

כאשר אנשים משתמשים בכלים חשמליים כגון מקדחות חשמליות, משחזות זווית, מסורים ומכונות ליטוש, הם בדרך כלל מתמקדים בכוח המנוע, המהירות והעמידות. עם זאת, בתוך מנועים חשמליים מוברשים רבים, רכיב קטן ממלא תפקיד קריטי בהמרת אנרגיה חשמלית לתנועה מכנית -קומוטטור לכלי עבודה חשמליים. למרות שקומוטטור הוא רק חלק קטן ממכלול המנוע, העיצוב שלו משפיע ישירות על יעילות המנוע, יציבות הפעולה, רמת הרעש וחיי השירות. בתעשיות הדורשות ציוד מסתובב במהירות גבוהה, ייצור קומוטטור כרוך בהנדסה מדויקת, בחירת חומרים ובקרת איכות קפדנית.

מהו קומוטטור לכלי חשמל?

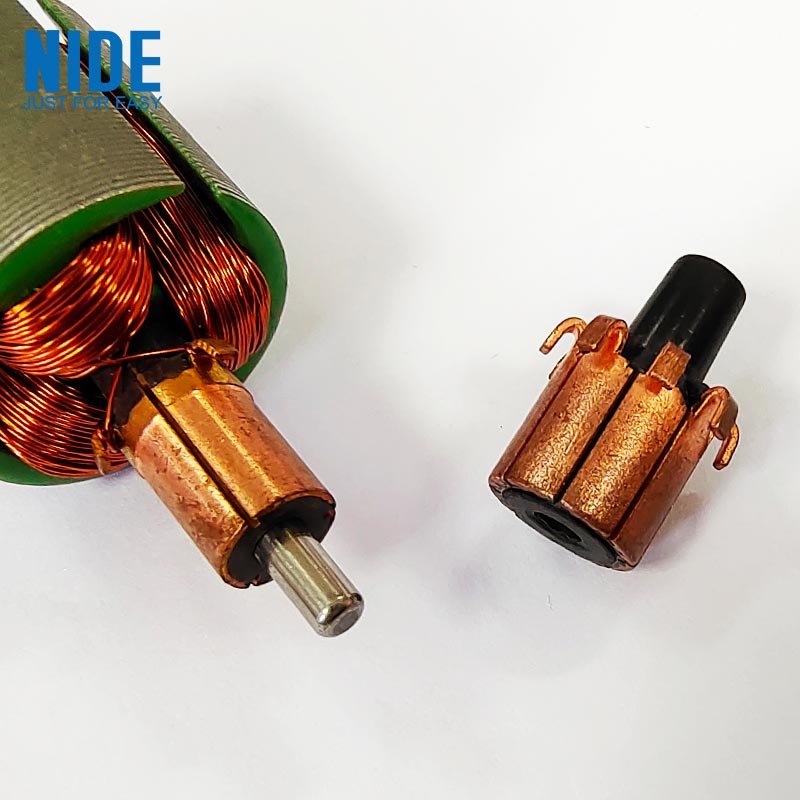

A קומוטטור לכלי עבודה חשמלייםהוא רכיב מיתוג חשמלי מסתובב המשמש במנועי DC מוברשים ומנועים אוניברסליים. תפקידו העיקרי הוא לשלוט בכיוון הזרם הזורם דרך פיתולי המנוע, מה שמאפשר לרוטור המנוע להמשיך להסתובב. קומוטטור טיפוסי מורכב מ:

רְכִיב	פוּנקצִיָה
פלחי נחושת	הולכת זרם חשמלי בין מברשות ופיתולי הרוטור
חומר בידוד	מפריד מקטעי נחושת בודדים באופן חשמלי
מבנה ליבה	מספק תמיכה מכנית לפעולה סיבובית
מסופי חיבור	מחבר את הקומוטטור עם פיתולי מנוע

במהלך הפעולה, מברשות פחמן מתקשרות עם משטח הקומוטטור המסתובב כדי להעביר אנרגיה חשמלית למנוע.

מדוע הקומוטטור חשוב במנועי כלי חשמל?

מנוע כלי עבודה חשמלי פועל בתנאים תובעניים: מהירות סיבוב גבוהה התחלה ועצירה תכופים עומסים מכניים כבדים רטט מתמשך על הקומוטטור לשמור על מגע חשמלי יציב בתנאים אלה. קומוטטור מעוצב היטב עוזר לשפר: יעילות מנוע יציבות סיבוב מוליכות חשמלית חיי תפעול הכלי אם משטח הקומוטטור נשחק בצורה לא אחידה, זה עלול להוביל לבעיות כגון: ניצוצות מוגברים כוח מנוע מופחת ייצור חום מוגזם קיצר חיי המברשת

סוד תעשייתי: איכות פני השטח של הקומוטטור חשובה יותר מהמראה שלו

קומוטטור עשוי להיראות כמו רכיב נחושת פשוט, אך מצב פני השטח שלו חשוב ביותר. יצרני רכב שמים לב היטב ל: דיוק פלחים חספוס פני השטח דיוק עגול מרווח בידוד אפילו הבדלי ייצור זעירים יכולים להשפיע על: יציבות מגע עם מברשות פחמן התנגדות חשמלית ייצור חום עבור כלים חשמליים במהירות גבוהה, חוסר איזון קטן ברכיב המסתובב יכול ליצור רטט ולהפחית את ביצועי המנוע.

חומרים המשמשים בקומוטטורים של כלי חשמל

שילוב החומרים של קומוטטור קובע את הביצועים החשמליים והמכאניים שלו.

פלחי נחושת

נחושת משמשת בדרך כלל בגלל: מוליכות חשמלית גבוהה ביצועים תרמיים טובים תכונות מכניות מתאימות

חומרי בידוד

בידוד בין מקטעי נחושת מונע קצר חשמלי. חומרים נפוצים כוללים: מיקה תרכובות בידוד בטמפרטורה גבוהה

חומרי סגסוגת מיוחדים

יישומים מסוימים משתמשים בסגסוגות נחושת כדי לשפר: התנגדות ללבוש חוזק מכני ביצועים במהירות גבוהה

תהליך הייצור מאחורי קומוטטור כלי חשמל

ייצור קומוטטור אמין דורש מספר תהליכים מדויקים.

יצירת מקטע נחושת

חלקי נחושת מעוצבים למקטעים מדויקים בהתאם לדרישות עיצוב המנוע.

דפוס והרכבה

מקטעי נחושת קבועים עם חומרי בידוד כדי ליצור מבנה מסתובב שלם.

עיבוד שבבי וגימור פני השטח

משטח הקומוטטור מעובד במדויק כדי להבטיח: קוטר נכון משטח מגע חלק סיבוב יציב

בּוֹחֵן

בדיקות איכות עשויות לכלול: מדידת מידות בדיקת מוליכות חשמלית בדיקת בידוד בדיקת שיווי משקל דינמית

Commutator לעומת טכנולוגיית מנוע ללא מברשת

עם התפתחות טכנולוגיית המנוע ללא מברשות, חלק מהכלים החשמליים המודרניים החליפו את המנועים המוברשים המסורתיים. ההבדלים כוללים:

תכונה	מנוע מוברש עם קומוטטור	מנוע ללא מברשות
מִבְנֶה	משתמש במברשות ובקומוטטור	משתמש במערכת בקרה אלקטרונית
תַחזוּקָה	דורש החלפת מברשת לאורך זמן	בדרך כלל בלאי מכני נמוך יותר
עֲלוּת	עיצוב חסכוני יותר	דרישות טכנולוגיה גבוהות יותר
בַּקָשָׁה	נפוץ בכלים חשמליים מסורתיים רבים	בשימוש הולך וגובר בכלים מתקדמים

למרות צמיחת המנוע ללא מברשות, מנועים מבוססי קומוטטור נשארים בשימוש נרחב בגלל הטכנולוגיה הבוגרת שלהם, יתרונות העלות והביצועים האמינים שלהם.

יישומים נפוצים של קומוטטורים בכלי חשמל

קומוטטורים נמצאים בשימוש נרחב במנועים עבור:

מקדחות חשמליות

לספק סיבוב יציב לפעולות קידוח והידוק.

מטחנות זווית

תמיכה בסיבוב במהירות גבוהה בתנאי עבודה תובעניים.

מסורים חשמליים

שמור על פעולת המנוע במהלך חיתוך עומסי.

מלטשות וכלי ליטוש

ספק בקרת מהירות עקבית לעיבוד פני השטח.

האתגר הנסתר: ניהול חום ובלאי

אחד האתגרים הגדולים ביותר בתכנון קומוטטור הוא שליטה בקשר בין ביצועים חשמליים לבלאי מכני. במהלך הפעולה: מברשות יוצרות חיכוך זרם חשמלי מייצר חום סיבוב יוצר לחץ מכני עיצוב קומוטטור טוב חייב לאזן בין: מוליכות התנגדות ללבוש יציבות טמפרטורה אמינות יצירת קשר זו הסיבה שבחירת החומרים ודיוק הייצור חיוניים.

מגמות עתידיות של קומוטטורי כלי חשמל

טכנולוגיית חומר משופרת

התפתחויות עתידיות עשויות להתמקד ב: חומרים עמידים יותר ללבוש ביצועי סגסוגת נחושת משופרים חיי שירות ארוכים יותר

ייצור דיוק גבוה יותר

ציוד ייצור מתקדם ישפר: דיוק מידות עקביות פני השטח יעילות מנוע

פיתוח מוטורי היברידי

למרות שמנועים חסרי מברשת צומחים, טכנולוגיות משופרות של מנועים מוברש עשויות להמשיך לשרת יישומים רגישים לעלות ותעשייתית.

מסקנה: רכיב קטן התומך בכלים רבי עוצמה

קומוטטור לכלים חשמליים עשוי להיות מוסתר בתוך המנוע, אך תפקידו חיוני להמרת אנרגיה חשמלית ולפעולה יציבה. באמצעות ייצור מדויק, חומרים מתקדמים ושיפור מתמיד, הקומוטטורים ממשיכים לתמוך בביצועים אמינים במקדחות, מטחנות, מסורים וכלים חשמליים רבים אחרים. רכיב קטן מסתובב זה מדגים כיצד אפילו לחלקים הקטנים ביותר יכולה להיות השפעה גדולה על ביצועי הציוד התעשייתי.
