מה מונע מהזרם לדלוף דרך פיתולי המנוע שלך?

בתוך כל מנוע חשמלי, פיתולי נחושת נושאים זרם. הם יושבים בתוך חריצי פלדה. פלדה מוליכה חשמל. נחושת מוליכה חשמל. אם הם נוגעים, זרם דולף. מכנסי המנוע. הביצועים יורדים. בסופו של דבר, המנוע נכשל.

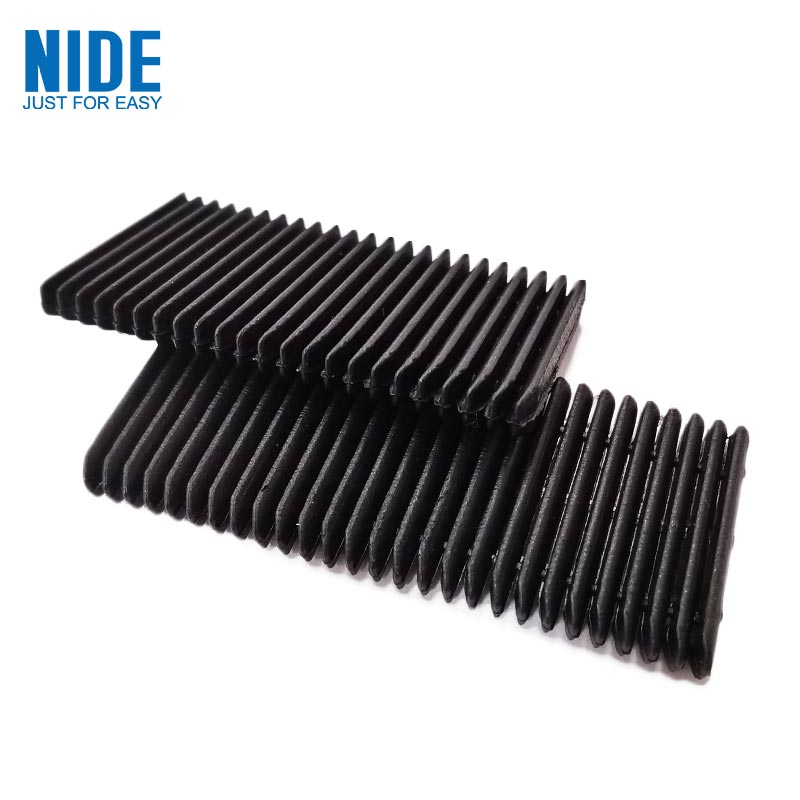

הדבר היחיד שעומד בין הנחושת לפלדה הוא יריעת חומר דקה הנקראתנייר בידוד חשמלי.

זה לא נראה הרבה. עובי שבריר מילימטר. חותכים לצורות מדויקות. החלק לתוך החריץ לפני שהפיתולים נכנסים פנימה. אבל בלעדיו, המנוע לא עובד.

מה בעצם עושה נייר בידוד

ליבת הסטטור עשויה מלמינציות פלדה מוערמות. החריצים מחוררים לתוכם. המהנדס מכניס פיסת נייר בידוד לכל חריץ, מקופלת כדי לרפד את הקירות. ואז הפיתולים נכנסים פנימה ואז טריז החריץ סוגר את הפתח.

לעיתון שלוש עבודות. ראשית, בידוד חשמלי - עצור את הזרם מלקפוץ מהנחושת לפלדה. שנית, הגנה מכנית - לרפד את הפיתולים נגד הקצוות הקשים של הלמינציות הפלדה. שלישית, ניהול תרמי - כמה דרגות עוזרות להוביל חום מהפיתולים.

אם הנייר נכשל בכל אחד מאלה, המנוע נכשל.

המשפחות החומריות

לא כל נייר הבידוד זהה. מנועים שונים זקוקים לחומרים שונים. הבחירה תלויה בטמפרטורה, מתח, מתח מכני ועלות.

הטבלה שלהלן מציגה את הסוגים הנפוצים ביותר בשימוש בייצור המנועים כיום.

DMD הוא סוס העבודה. זה מכסה את רוב המנועים הסטנדרטיים בעלות סבירה. NMN מוסיף קשיחות מכנית. NHN מוסיף עמידות בחום. נייר ארמיד מוסיף את שניהם בתוספת חוזק דיאלקטרי מעולה. סרט פוליאמיד מיועד לחללים צרים.

הבנת שיעורי טמפרטורה

כל חומר בידוד נושא דירוג טמפרטורה. זה לא שיווק. זה גבול שנבדק.

בחירה בכיתה הלא נכונה היא טעות נפוצה. אם המנוע פועל ב-140°C ברציפות, Class B (130°C) תיכשל. Class F (155°C) היא הבחירה הבטוחה המינימלית.

אבל שימו לב: דירוג הטמפרטורה חל על פעולה רציפה. טמפרטורות שיא עשויות להיות גבוהות יותר. מהנדסים טובים מוסיפים מרווח. מנוע שפועל ב-140°C ברציפות צריך לקבל בידוד מסוג H, לא רק בדרגה F.

פרמטרים עיקריים: מה בעצם אומר גיליון המפרט

כַּאֲשֵׁרהערכת נייר בידוד, מספר פרמטרים טכניים חשובים. הנה מה שהם מתכוונים.

עוֹבִי.נמדד במילימטרים. טווח טיפוסי הוא 0.15 מ"מ עד 0.40 מ"מ עבור ספינות חריצים. נייר עבה יותר מספק חוזק דיאלקטרי גבוה יותר והגנה מכנית טובה יותר. נייר דק יותר משאיר יותר מקום לנחושת, ומגדיל את צפיפות הכוח של המנוע. הפשרה היא שיקול דעת הנדסי.

חוזק דיאלקטרי.נמדד בקילו-וולט למילימטר. זה אומר לך כמה מתח הנייר יכול לחסום לפני התפרקות. ערך טיפוסי עבור DMD הוא 5-8 קילו וולט עבור גיליון 0.2 מ"מ. גבוה יותר עדיף, אבל הדרישה בפועל תלויה במתח המנוע. עבור מנוע EV 400V, 3-5 קילו וולט מספיקים. עבור מערכות 800V, 6-8 קילו וולט בטוח יותר.

חוזק מתיחה.נמדד בניוטון לכל רוחב 15 מ"מ. זה אומר לך כמה כוח משיכה הנייר יכול לקחת לפני הקריעה. חשוב כי הנייר מקופל ומוכנס במכונה. קרעי נייר חלשים במהלך ההרכבה. זמן השבתה מגיע.

התארכות בהפסקה.אחוז המתיחה לפני הקריעה. נייר שנמתח 10-15% סלחן יותר במהלך הקיפול. נייר שביר נסדק בפינות חדות.

עמידות בפני קרעים בקצה.נמדד בניוטון. נייר מתקפל. קפלים יוצרים נקודות לחץ. אם התנגדות הקריעה בקצה נמוכה, הנייר מתפצל בקו הקיפול במהלך ההכנסה.

ספק טוב מספק את המספרים הללו בתעודת החומר. ספק גרוע אומר "זה עומד בתקני התעשייה" מבלי לתת ערכי בדיקה בפועל.

מדוע מנועי EV הם שונים

מנועי רכב חשמלי שינו את שוק נייר הבידוד. הדרישות מחמירות יותר.

טמפרטורות גבוהות יותר.מנועי EV פועלים חם יותר ממנועים תעשייתיים. קירור נוזלי עוזר, אבל נקודות חמות עדיין מגיעות ל-160-180 מעלות צלזיוס. חומרים מסוג H (180 מעלות צלזיוס) הם סטנדרטיים. חלק מהיצרנים עוברים ל-Class C (220°C) עבור עיצובים מהדור הבא.

מתחים גבוהים יותר.מנועי EV מוקדמים פעלו על 300-400V. מערכות חדשות יותר פועלות ב-800V. המערכות הבאות יפעלו ב-1200V ומעלה. דרישות החוזק הדיאלקטרי הוכפלו. נייר שעבד עבור 400V עשוי לא להיות בטוח עבור 800V.

חשיפה לשמן.מנועי EV רבים משתמשים בשמן לקירור ושימון. נייר הבידוד יושב בשמן הזה. חומרים מסוימים מתנפחים או מתכלים בשמן. ניירות על בסיס פוליאמיד מתפקדים היטב. לנייר על בסיס פוליאסטר עשויות להיות מגבלות. בקש נתוני בדיקת תאימות שמן.

אוטומציה.קווי ייצור של מנועי EV פועלים במהירות גבוהה. הנייר מוזן מגלילים, נחתך, מקופל ומוכנס אוטומטית. העקביות החומרית חשובה. וריאציה של עובי של ±0.01 מ"מ עלולה לתקוע מכניס אוטומטי.

שלוש בעיות אמיתיות שקורות בקווי ייצור

תכונות חומר תיאורטיות הן דבר אחד. מה שבעצם משתבש ברצפת המפעל הוא אחר.

בעיה ראשונה: קרעי נייר במהלך הקיפול.המכונה מקפלת את הנייר לצורת U כדי לרפד את החריץ. אם הנייר בעל חוזק קרע בקצה נמוך, הוא מתפצל בקו הקיפול. הקו עוצר. מפעיל מפנה את החסימה. ההפקה מתחדשת. זה קורה עשרות פעמים בכל משמרת עם חומר גרוע.

בעיה שניה: מידות הנייר משתנות עם הלחות.נייר ארמיד סופג לחות מהאוויר. בלחות גבוהה הוא מתרחב. בלחות נמוכה הוא מתכווץ. המכונה מכוילת לגודל אחד. כאשר הנייר משנה גודל, הצורה המקופלת משתנה. ההוספה נכשלת. ספקים טובים שולחים נייר באריזה חסינת רטיבות. מפעלים טובים מאחסנים אותו בחדרים עם בקרת אקלים.

בעיה שלישית: זיהום דבק.חלק מנייר בידוד כולל שכבת דבק המופעלת בחום בצד אחד. לאחר ההחדרה, חום מחבר את הנייר לדפנות החריצים. אם הדבק נשפך החוצה במהלך האחסון או ההעברה, הוא נדבק למכווני המכונה. אבק מתאסף. יישור נסחף. הפתרון הוא ייצור נקי וכיסויי שחרור נאותים.

כיצד לציין נייר בידוד בצורה נכונה

הנה דוגמה של מפרט אמיתי עבור כונן מתיחה מנוע EV.

שלח את זה לשלושה ספקים. השווה את דוחות הבדיקה שהם מספקים. שאל על וריאציה - אצווה למנה, מגלגל לגלגול. הספק שעונה עם נתונים הוא זה שצריך לסמוך עליו.

שש שאלות קונים שואלים

האם אני יכול להשתמש באותו נייר בידוד עבור כל המנועים שלי?
לא בדרך כלל. מנועים שונים פועלים בטמפרטורות ומתחים שונים. סטנדרטיזציה על חומר אחד מפשטת את המלאי אך מאלצת אותך להשתמש בחומר בדרגה גבוהה יותר מהנדרש עבור חלק מהמנועים, מה שמגדיל את העלות. או שאתה משתמש בחומר בדרגה נמוכה יותר ומסכן כישלון. עדיף להכשיר שניים או שלושה חומרים ולהתאים אותם ליישומים.

מה ההבדל בין NMN ל-NHN?
השכבה האמצעית. NMN משתמש בסרט פוליאסטר. NHN משתמש בסרט פוליאמיד. פוליאמיד עמיד בטמפרטורות גבוהות יותר. עבור מנועים הפועלים מתחת ל-155°C, NMN בסדר. עבור 155-180 מעלות צלזיוס, בחר NHN. ההבדל בעלויות צנוע.

האם נייר עבה יותר אומר תמיד בידוד טוב יותר?
לא תמיד. החוזק הדיאלקטרי עולה עם העובי, אך ההתאמה המכנית הופכת קשה יותר. נייר עבה תופס מקום בתוך החריץ. החלל הזה יכול היה להחזיק יותר נחושת. מעצבי מנועים מחליפים עובי בידוד מול מילוי נחושת. נייר דק יותר מאפשר יותר נחושת, הספק גבוה יותר, אך דורש שליטה טובה יותר בתהליך.

מהם חיי המדף של נייר בידוד?
תלוי בתנאי האחסון. באריזה מקורית, נייר ארמיד מבוקר אקלים מחזיק שנים. חומרים על בסיס פוליאסטר עשויים להתפרק מהר יותר. הסיכונים העיקריים הם ספיגת לחות והזדקנות דבק. אם הנייר אוחסן יותר משנתיים, בדוק דוגמה לפני השימוש.

כיצד אוכל לדעת אם הנייר של הספק עקבי?
בקש נתוני Cpk על עובי. Cpk של 1.33 ומעלה אומר שהתהליך מסוגל. בקש גם דוחות בדיקה מאצווה לאצווה. אם ספק לא יכול לייצר את אלה, הוא לא שולט בתהליך שלו.

האם ניתן למחזר נייר בידוד?
רובם תרמוסטיים או תרמופלסטיים בעלי ביצועים גבוהים. מיחזור קשה. כמה ניירות ארמיד ניתנים לעיבוד מחדש, אך התהליך אינו זמין באופן נרחב. ההתמקדות בתעשייה היא בהפחתת הפסולת בחיתוך והחדרה, לא במיחזור שלאחר הצרכן.

הערה על תאימות עם חריצים

נייר בידודקו את קירות החריץ. טריז החריץ סוגר את הפתח. הם חייבים לעבוד יחד.

הטריז לוחץ על הנייר בפתח החריץ. אם הנייר רך מדי, הטריז יחפור לתוכו. אם הנייר שביר מדי, הוא ייסדק בנקודת המגע של הטריז.

עבור מנועי EV, מהנדסים רבים משלבים נייר ארמיד עם טריזי ארמיד. אותה משפחת חומרים, התפשטות תרמית דומה והתנהגות מכנית. עבור מנועים כלליים, נייר DMD עם טריזי סיבי זכוכית הוא שילוב מוכח.

בעת הזמנה מספק, ציין את שני הפריטים יחד. לאחר מכן הספק יכול להתאים את מערכות החומר.
